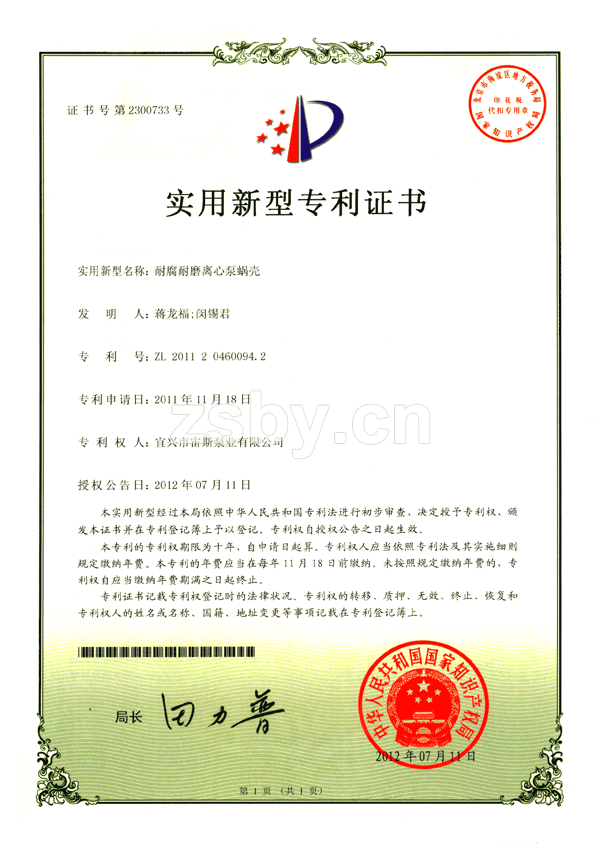

耐腐耐磨離心泵蝸殼(ZL201120460094.2)

　　摘要：本實用新型是對耐腐耐磨離心泵殼的改進，其特征是泵殼為全塑或襯塑泵殼，剖切泵殼為不對稱側剖形成的帶完整出液口管段的蝸殼；所說整體耐磨嵌體為有出液口孔且不帶出液口管段、底部有穿軸孔的蓋或盆形，且襯里在蝸殼中對合端面不超出蝸殼對合端面；蝸殼與耐磨嵌體間有澆注型硬化結合層。采用前述結構及襯里形式，大大降了低成本難成型的陶瓷、微晶玻璃等制作襯里難度，降低了制造成本，襯里也簡單，低成本解決了襯里體成型制造和脆性大襯里體安裝、維修易碎裂兩大歷史性難題，綜合使用壽命提高1倍以上，總體成本不高于原鑄鐵泵殼襯里陶瓷嵌體。尤其開創了難成型、難加工、脆性大易碎，但耐磨性特好的碳化硅、微晶玻璃材質應用于離心泵耐磨襯里的先例。

　　申請人：宜興市宙斯泵業有限公司

　　發明(設計)人：蔣龍福 閔錫君
