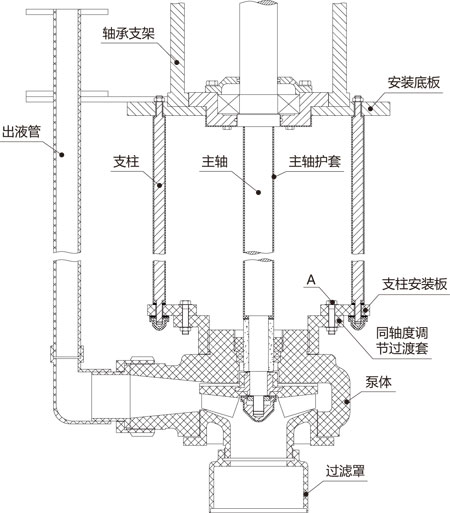

YU-2G型四柱式液下泵的結構示意和說明

　　說明：

　　1. 型號的區別：原中間支柱為玻璃鋼的型號為YU-2型，現四柱式的型號為YU-2G型。

　　2. YU-2G型四柱式液下泵的覆蓋型號為液下深度在1.2米以上的液下泵。該液下泵的優點：一是液下部位支架剛性好；二是主軸和泵體之間同軸度為可調結構，安裝維修方便。

　　3. 四柱式液下泵與原液下泵安裝底板尺寸不同，其余尺寸相同。

　　4. 圖中A所示連接螺栓默認為不銹鋼材質，根據介質的不同可選擇碳合金等材質。

　　5. YU-2G型防腐液下泵的結構我公司已申請專利。
