專利知識產權

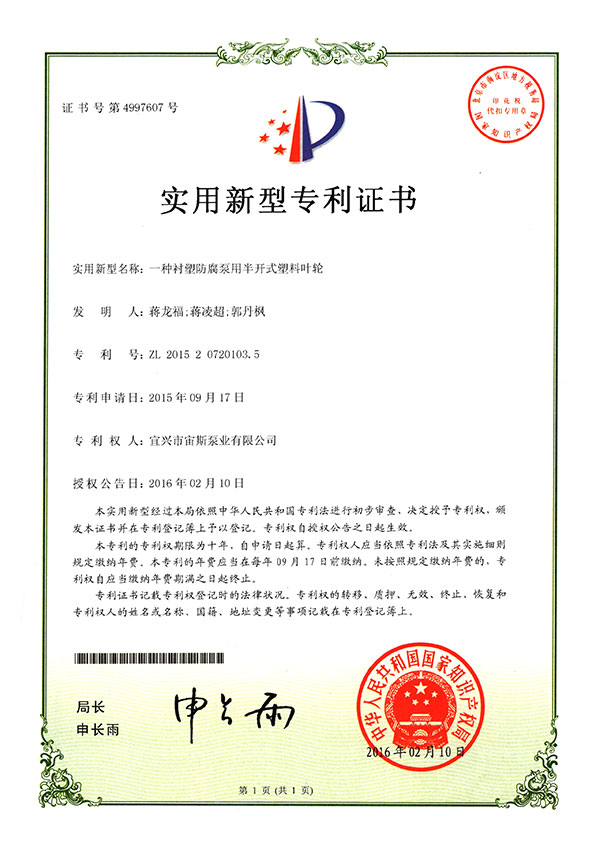

一種襯塑防腐泵用半開式塑料葉輪(ZL201520720103.5)
發布日期：2016-03-26
溫馨提示：您正瀏覽的證書、資料已過期或失效。過期信息僅作歷史存檔，不再具有法律效力或證明效用，請注意甄別！
【摘要】：一種襯塑防腐泵用半開式塑料葉輪，包括葉輪幅板以及在周方向隔開間隔配置在葉輪幅板上的呈放射狀的多個縱向彎曲的圓柱葉片，圓柱葉片位于防腐泵吸入口處的端部的豎直端面的上下兩端點沿水平面相互反向位移，使圓柱葉片徑向扭曲形成扭曲葉片，所述扭曲葉片吸入口沖角處設置一道口環，所述口環直徑等于多個扭曲葉片沖角圍成的圓的直徑，口環底端與扭曲葉片每個沖角固定連接，扭曲葉片位于口環外圍的部分處于開放式狀態。既解決葉輪扭曲度大，金屬壓制模具難脫模的問題，也能解決塑料葉輪葉片厚度薄造成的葉片強度不足的缺點，同時也能解決閉式塑料葉輪流量不能調節的缺點，功耗小，制作簡單，節約成本。
【主權項】：一種襯塑防腐泵用半開式塑料葉輪，包括葉輪幅板以及在周方向隔開間隔配置在葉輪幅板上的呈放射狀的多個縱向彎曲的圓柱葉片，其特征在于圓柱葉片位于防腐泵吸入口處的端部的豎直端面的上下兩端點沿水平面相互反向位移，使圓柱葉片徑向扭曲形成扭曲葉片，所述扭曲葉片吸入口沖角處設置一道口環，所述口環直徑等于多個扭曲葉片沖角圍成的圓的直徑，口環底端與扭曲葉片每個沖角固定連接，扭曲葉片位于口環外圍的部分處于開放式狀態。
申請/專利權人： 宜興市宙斯泵業有限公司
發明/設計人： 蔣龍福 ; 蔣凌超 ; 郭丹楓
