HFM泵改進型密封圈安裝說明

　　宙斯泵業HFM型耐腐耐磨壓濾機專用泵的K型密封圈于2019年年底逐步進行了升級，用戶采購密封圈備件可能會發現與原來的不同，現就新型的密封圈安裝方法說明如下：

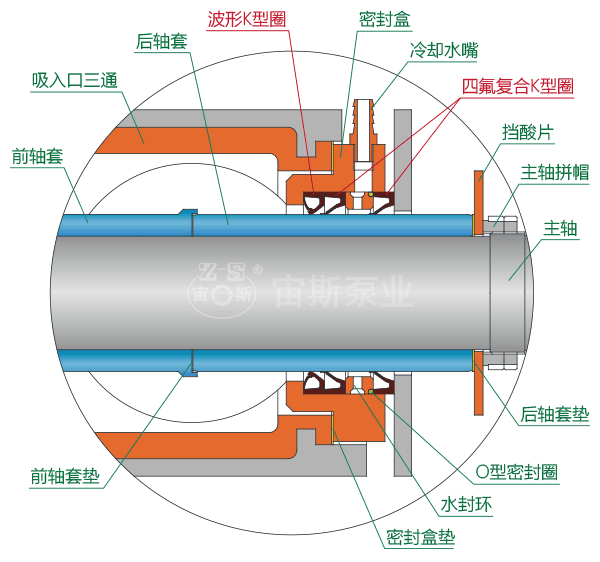

密封結構示意圖

　　總體安裝步驟與原來相同，密封結構示意圖如上。其中第一只密封圈安裝波形K型圈，第二只、第三只密封圈安裝四氟復合K型圈（AF粘貼型），密封圈的唇口均朝向泵腔、葉輪方向。

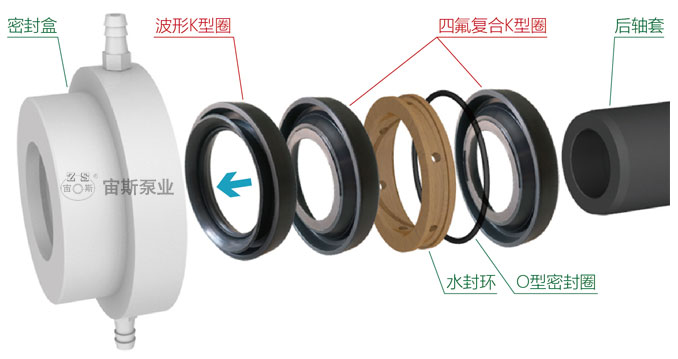

　　實物安裝示意圖

　　通過以上改進，第一只波形密封圈可以防止固體顆粒物卡進密封圈的凹槽而造成損壞，第二、三只密封圈復合四氟層可以延長密封圈的使用壽命，防止泄漏，進而延長HFM系列壓濾泵的使用壽命。
