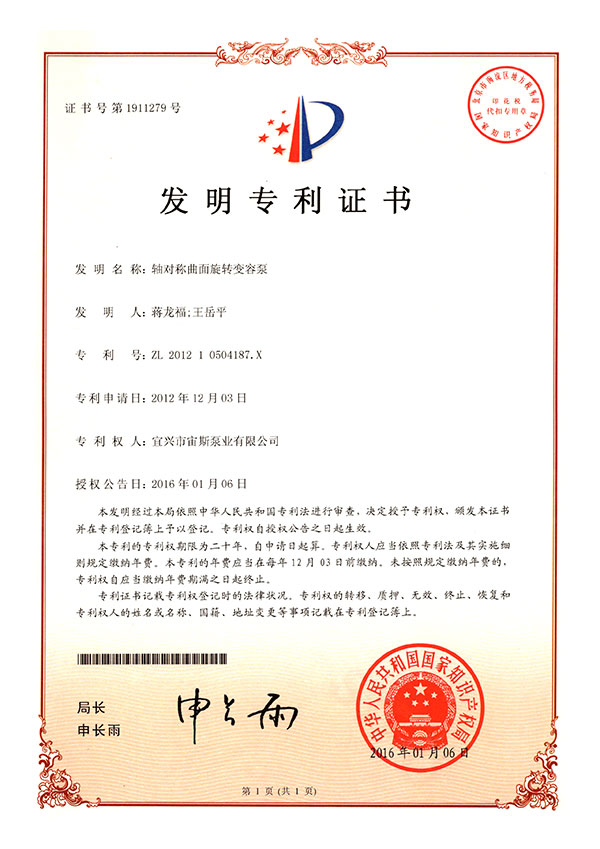

軸對稱曲面旋轉變?nèi)荼?ZL201210504187.X)

【摘要】：本發明軸對稱曲面旋轉變?nèi)荼茫鄬?duì)于現有技術，由于通過將滑動擋板端面中部凸出接觸點移至滑動擋板端面偏高壓區一側，從而消除或減小了滑動擋板端面高壓區側受力平面，最大限度降低了高壓流體對滑動擋板端面反壓力，確?；瑒?dòng)擋板不會被高壓流體反壓而產生軸向壓縮、及產生間隙性分離，克服了現有技術滑動擋板端面存在受力平面，造成擋板與轉盤曲面瞬間分離帶來的缺點，特別是實際使用壽命短的致命缺陷，可以確保旋轉變?nèi)荼眯书L(zhǎng)期運行不降低。

【主權項】：軸對稱曲面旋轉變?nèi)荼茫▋?nèi)腔呈圓筒形的泵殼，泵腔軸向中部分隔泵腔并固定于泵體的分隔盤，泵殼周面分隔盤位置對置的進液口和出液口，分隔盤兩側與泵腔周面轉動配合、曲面相對并相錯180度、固定在轉軸上的軸對稱曲面轉盤，分隔盤進出液口中間軸向滑槽，內插可軸向滑動的滑動擋板組件,滑動擋板組件由左右滑動擋板、中間導塊及彈簧組成，使滑動擋板依中間導塊呈彈性可伸縮結構，其特征在于滑動擋板端面設置有與曲面轉盤相接觸的凸條，所述凸條位于滑動擋板端面高壓區一側、擋板厚度1/3區間。

申請/專利權人： 宜興市宙斯泵業有限公司

發明/設計人： 蔣龍福 ; 王岳平
